Máy tạo rãnh chữ V ngang có độ chính xác cao cho ngành cửa với truyền động thủy lực và các tùy chọn kích thước khác nhau

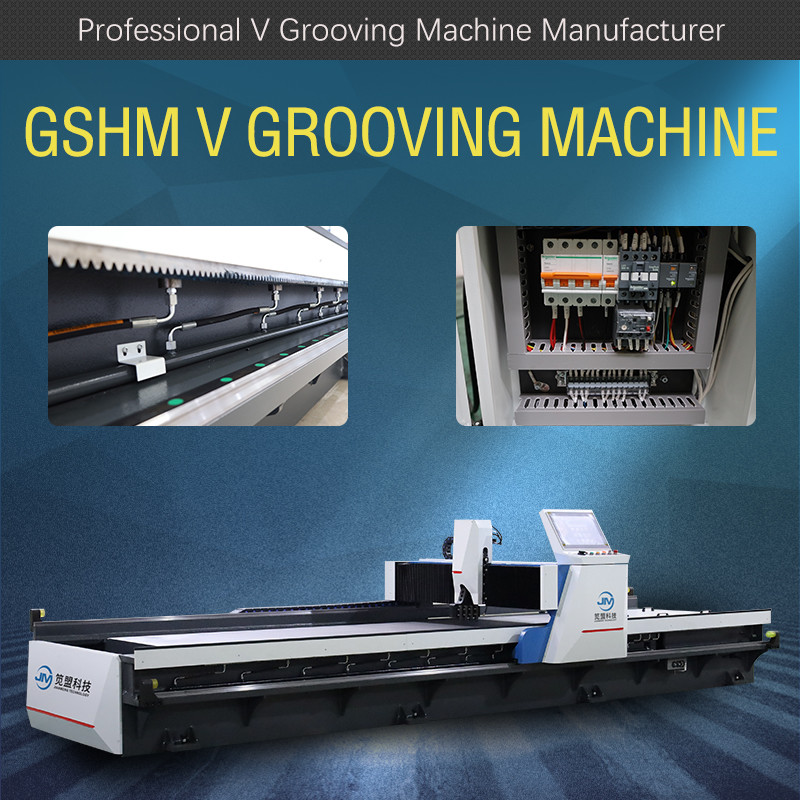

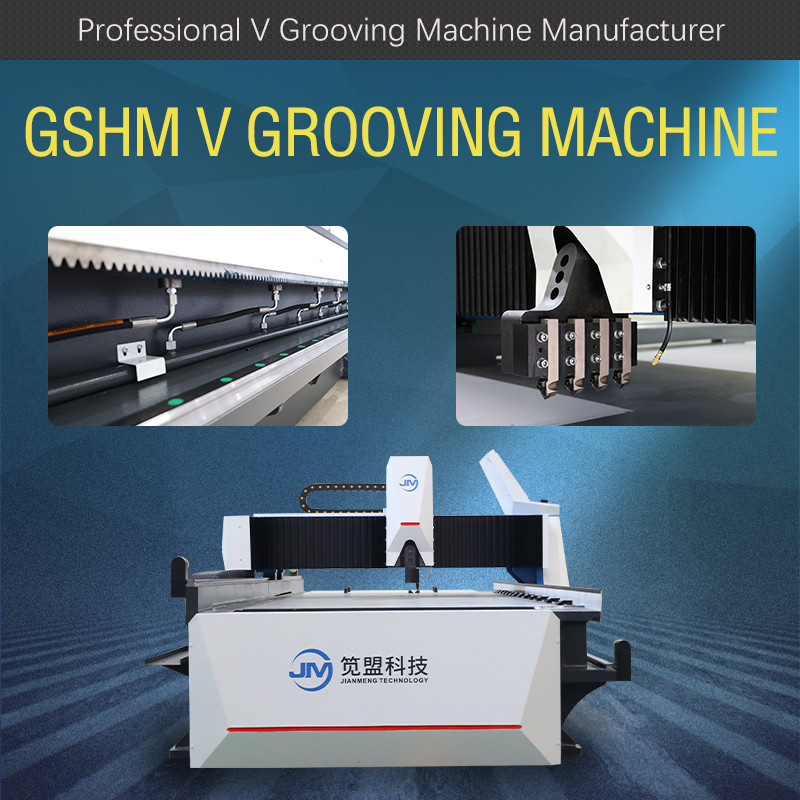

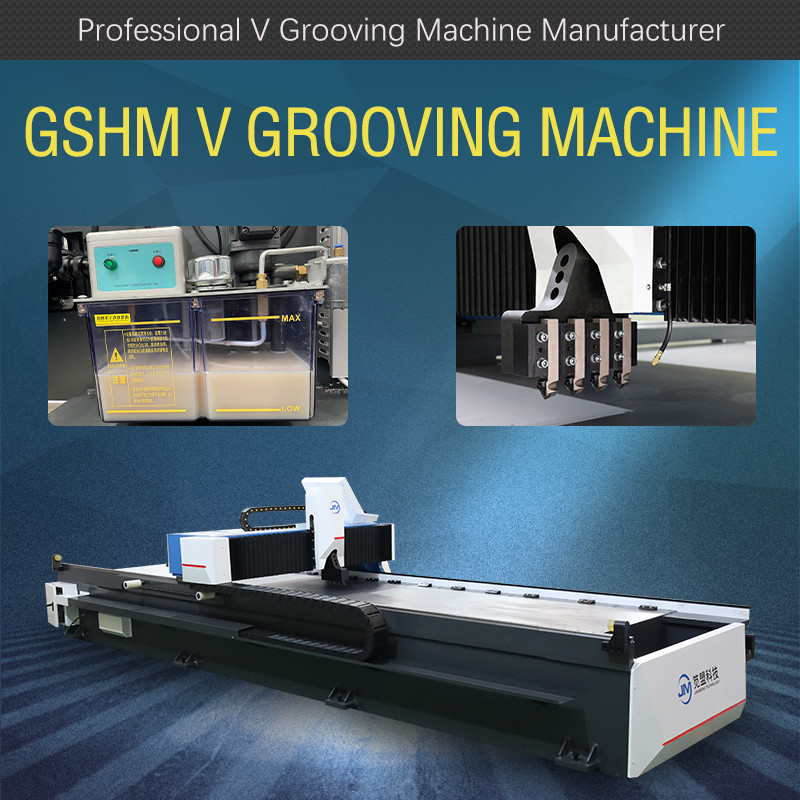

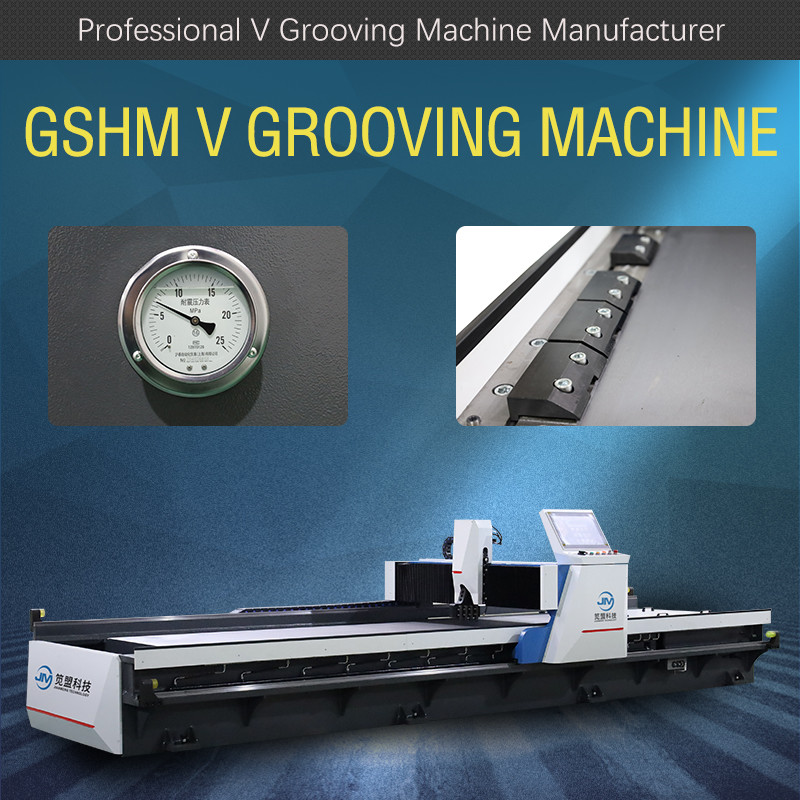

Máy tạo rãnh chữ v tốc độ cao nằm ngang GSHM là một thiết bị tạo rãnh chữ v chuyên nghiệp, có thể áp dụng cho tất cả các tấm kim loại, chẳng hạn như tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm, v.v.V rãnh là một quá trình phụ trợ của việc tạo hình uốn tấm.Tại đường uốn mà tấm cần được uốn và tạo hình, các máy cắt đặc biệt được sử dụng để cắt các rãnh hình chữ V, để vật liệu dễ uốn và tạo hình, đồng thời có thể giảm thiểu R bên ngoài góc uốn, sau đó uốn và tạo hình bằng máy uốn hoặc thủ công, Quá trình xử lý được hoàn thành bằng phương pháp này và đáp ứng các yêu cầu về hình thức sản phẩm.Độ sâu, chiều rộng và góc của rãnh hình chữ V có thể được đảm bảo bởi tốc độ nạp và hình dạng của dụng cụ cắt trong quá trình gia công.
Đối với đồ họa phức tạp, đặc biệt là khi cần xử lý cả hai mặt của tấm, đồ họa hai chiều có thể được vẽ trực tiếp bằng tay, được lập trình trực quan và trực quan, đồng thời ngưỡng vận hành được hạ xuống.
| KHÔNG. | Tên | Tham số | Đơn vị | |
| 1 | tối đa.Chiều rộng của tấm kim loại | 1250 | mm | |
| 2 | tối đa.Chiều dài tấm kim loại | 4000 | mm | |
| 3 | tối đa.độ dày (Thép không gỉ) | 5 | mm | |
| 4 | tối thiểuĐộ dày của tấm kim loại | 0,4 | mm | |
| 5 | Khoảng cách tối thiểu của V từ cạnh | số 8 | mm | |
| 6 | tối đa.tốc độ cắt của trục X | 120 | mét/phút | |
| 7 | Tốc độ quay trở lại tối đa của trục X | 120 | mét/phút | |
| số 8 | Khoảng cách tối đa của trục Y | 1250 | mm | |
| 9 | Độ phân giải theo trục Y1 | 0,001 | mm | |
| 10 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 11 | Độ phân giải theo trục z | 0,001 | mm | |
| 12 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 13 | công suất động cơ | trục X | 5,5 | kW |
| trục Y1.Y2.Z | 1.0 | |||
| 14 | Kích thước tổng thể | Chiều dài | 5900 | mm |
| Chiều rộng | 2000 | |||
| Chiều cao | 1550 | |||
