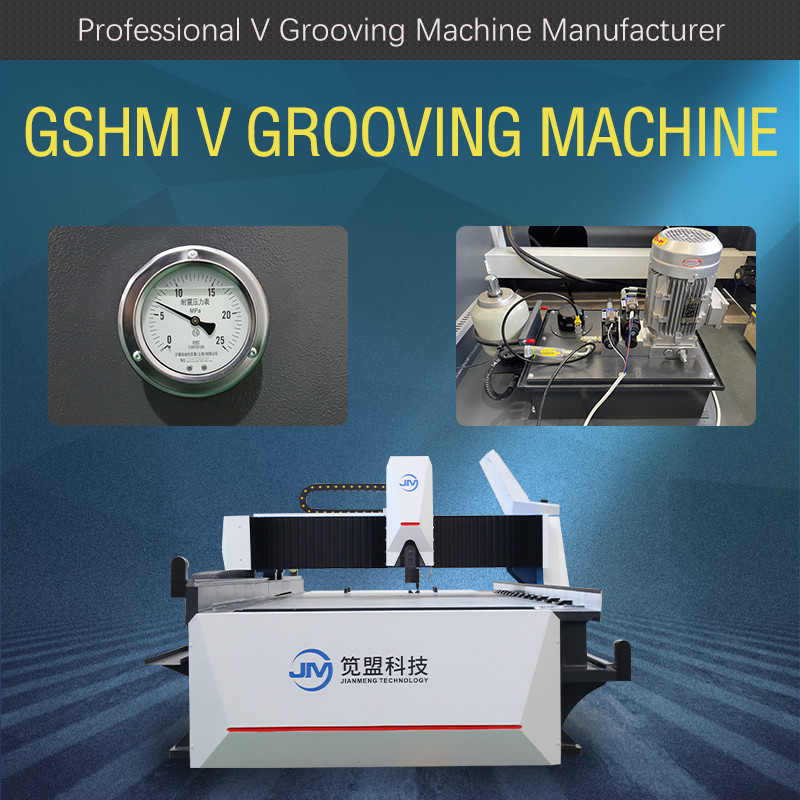

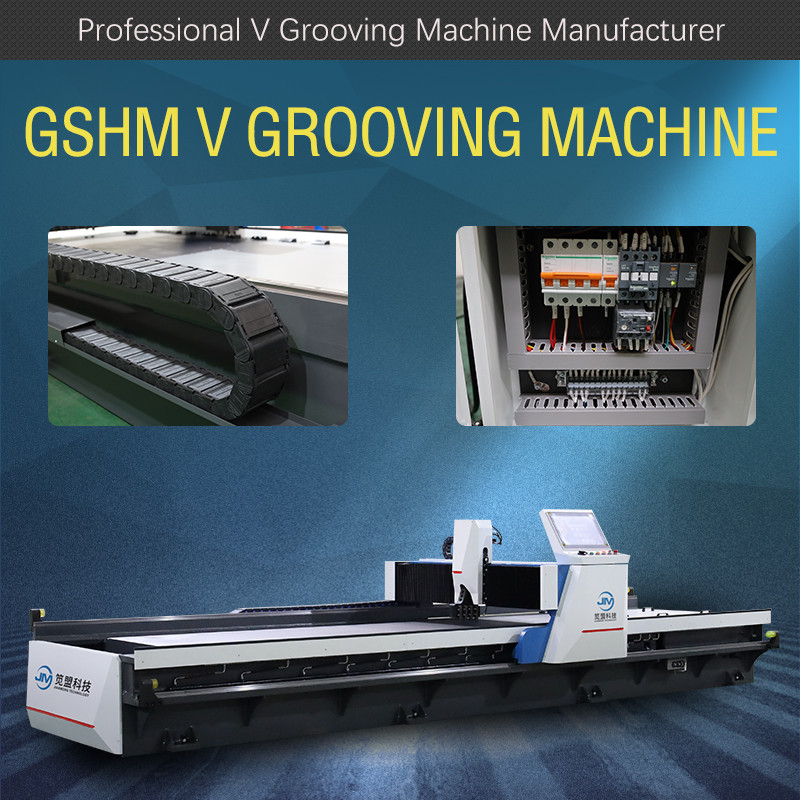

Máy cắt chữ V ngang chính xác để sản xuất bảng hiệu với truyền động thủy lực

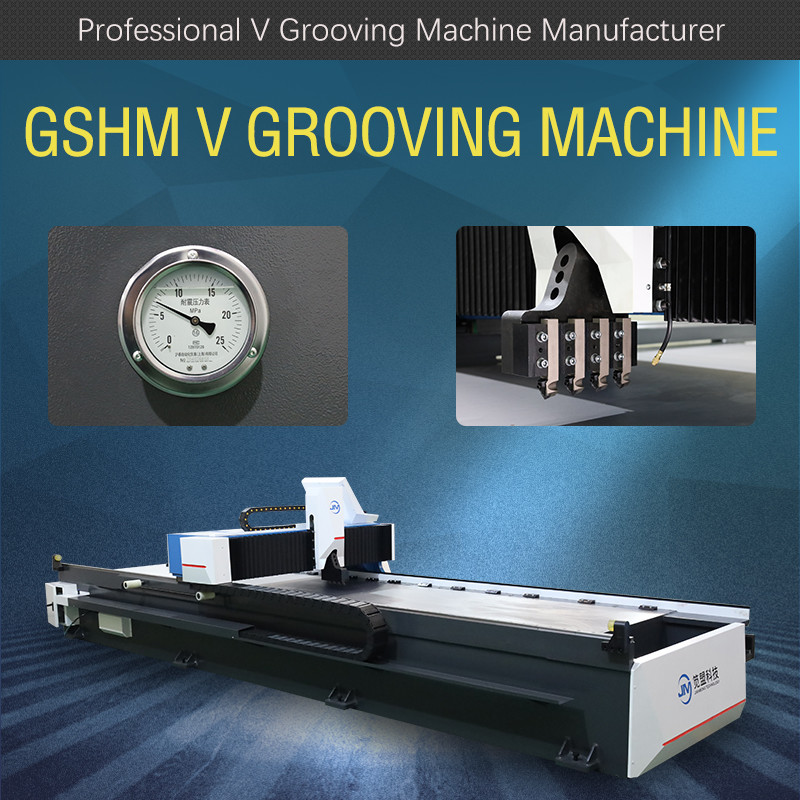

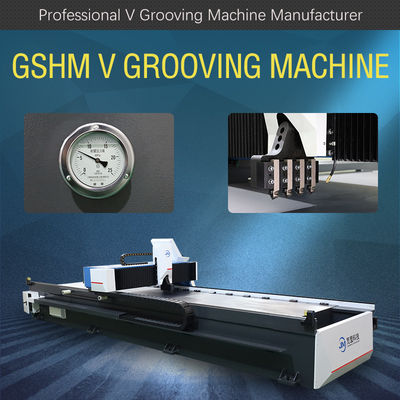

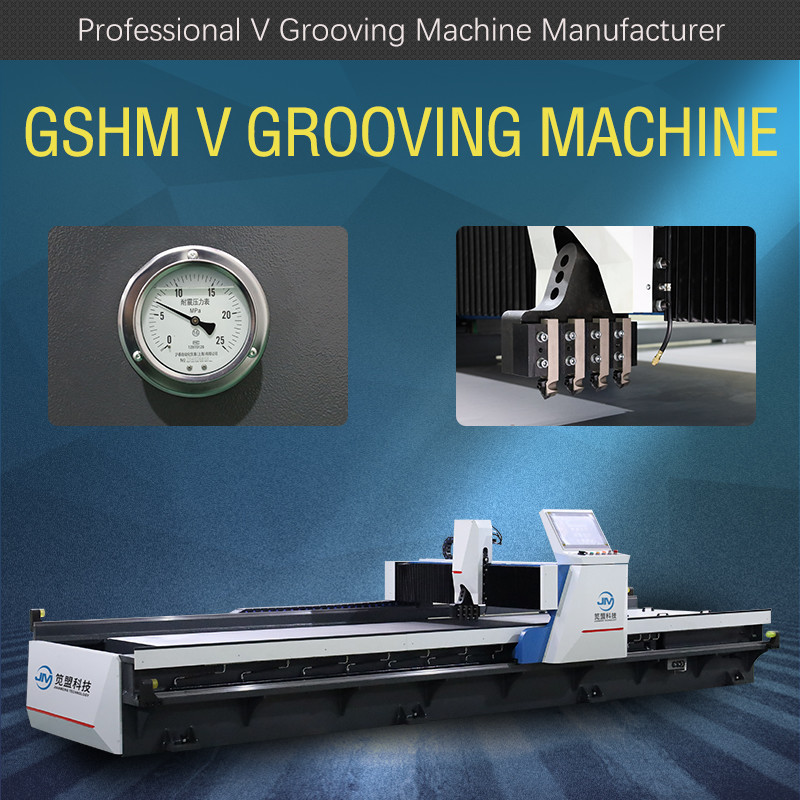

Giá đỡ dụng cụ (b) của máy tạo rãnh GSHM v được trang bị bốn dao cắt hợp kim để gia công rãnh hình chữ V, do đó lượng cắt được phân bổ đều để giảm biến dạng của các bộ phận gia công.Có thể chọn hệ thống làm mát vi mô để kéo dài tuổi thọ của dụng cụ và giảm chi phí sản xuất;Bề mặt lắp kẹp dụng cụ đa năng có thể đáp ứng các yêu cầu kẹp của các dụng cụ khác nhau.Công cụ thép trắng và công cụ hợp kim có thể hoán đổi cho nhau;Thiết bị chuyển giá đỡ dụng cụ sử dụng vít bi loại mài và ray dẫn hướng tuyến tính hạng nặng nên có độ chính xác cao.
| KHÔNG. | Tên | Tham số | Đơn vị | |
| 1 | tối đa.Chiều rộng của tấm kim loại | 1250 | mm | |
| 2 | tối đa.Chiều dài tấm kim loại | 4000 | mm | |
| 3 | tối đa.độ dày (Thép không gỉ) | 5 | mm | |
| 4 | tối thiểuĐộ dày của tấm kim loại | 0,4 | mm | |
| 5 | Khoảng cách tối thiểu của V từ cạnh | số 8 | mm | |
| 6 | tối đa.tốc độ cắt của trục X | 120 | mét/phút | |
| 7 | Tốc độ quay trở lại tối đa của trục X | 120 | mét/phút | |
| số 8 | Khoảng cách tối đa của trục Y | 1250 | mm | |
| 9 | Độ phân giải theo trục Y1 | 0,001 | mm | |
| 10 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 11 | Độ phân giải theo trục z | 0,001 | mm | |
| 12 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 13 | công suất động cơ | trục X | 5,5 | kW |
| trục Y1.Y2.Z | 1.0 | |||
| 14 | Kích thước tổng thể | Chiều dài | 5900 | mm |
| Chiều rộng | 2000 | |||
| Chiều cao | 1550 | |||
