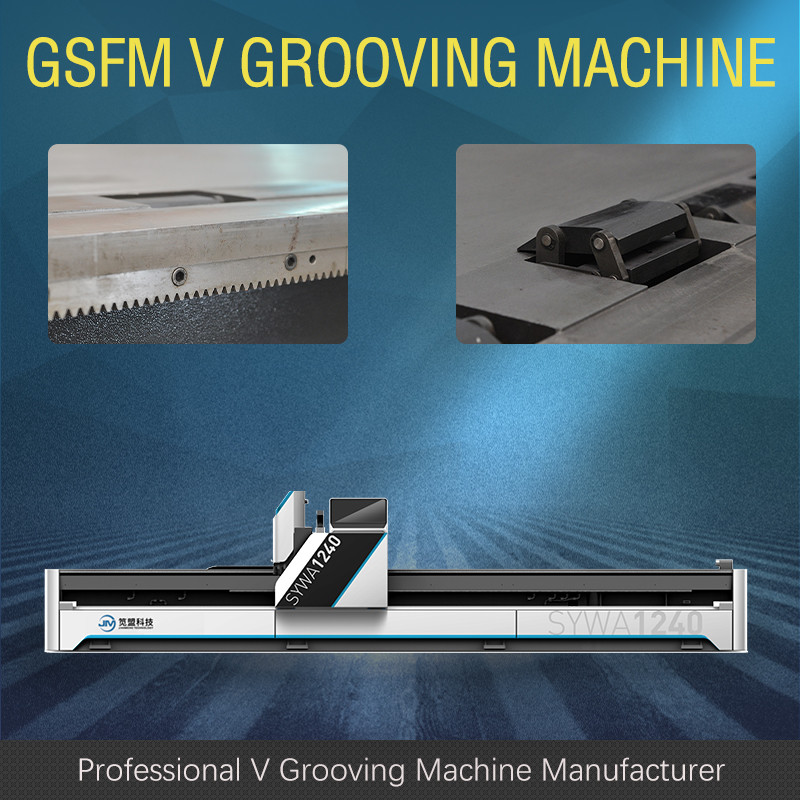

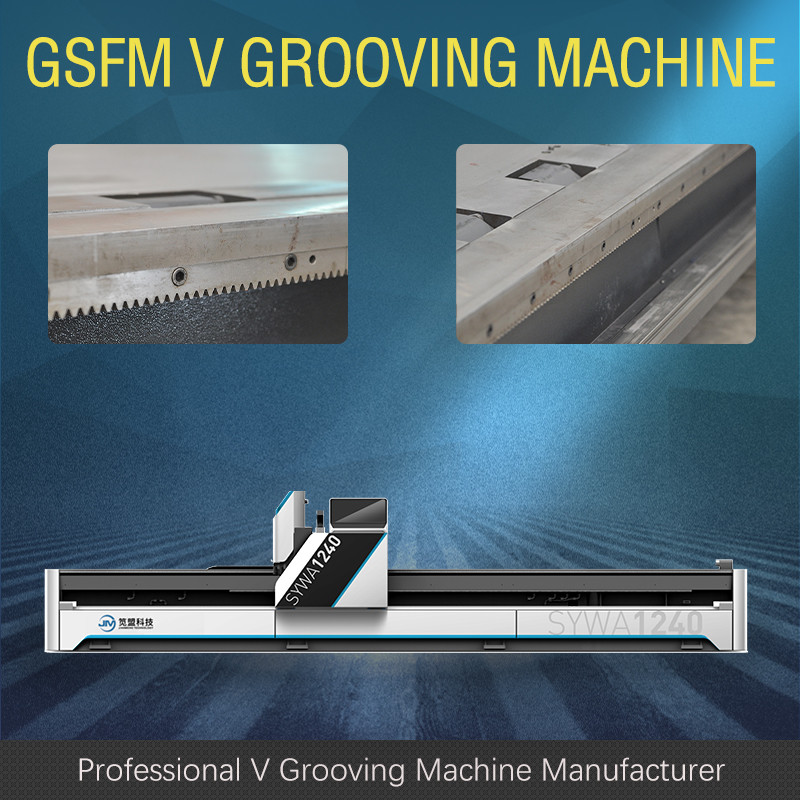

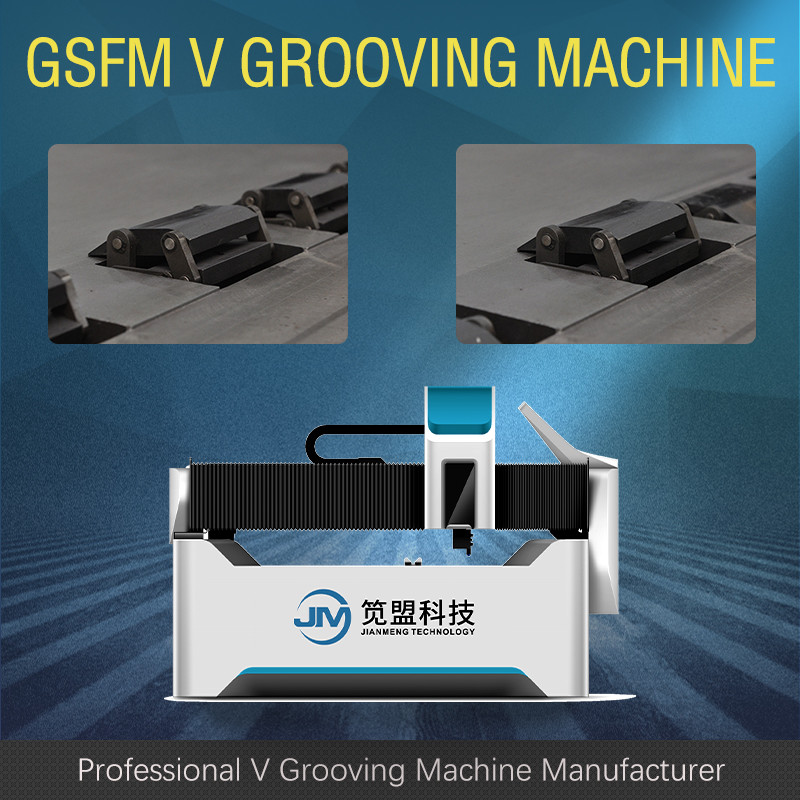

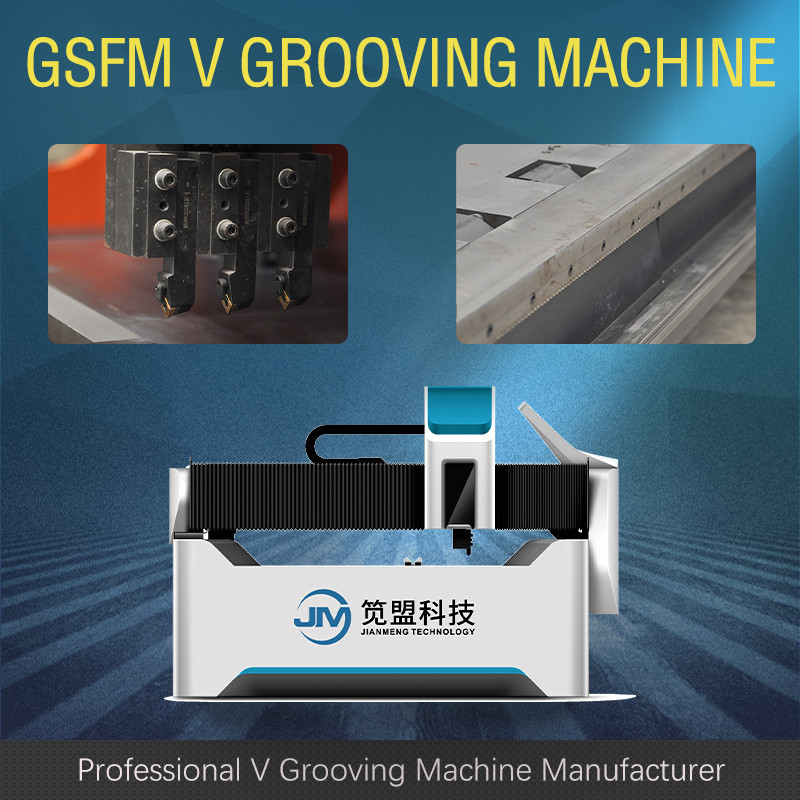

Máy cắt chữ V CNC để gia công trang trí, Loại nằm ngang, Model 1240
Máy v tạo rãnh tốc độ cao ngang GSFM là một thiết bị tạo rãnh v chuyên nghiệp, có thể áp dụng cho tất cả các tấm kim loại, chẳng hạn như tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm, v.v.V rãnh là một quá trình phụ trợ của việc tạo hình uốn tấm.Tại đường uốn mà tấm cần được uốn và tạo hình, các máy cắt đặc biệt được sử dụng để cắt các rãnh hình chữ V, để vật liệu dễ uốn và tạo hình, đồng thời có thể giảm thiểu R bên ngoài góc uốn, sau đó được uốn và tạo hình bằng máy uốn hoặc thủ công, Quá trình xử lý được hoàn thành bằng phương pháp này và đáp ứng các yêu cầu về hình thức sản phẩm.Độ sâu, chiều rộng và góc của rãnh hình chữ V có thể được đảm bảo bởi tốc độ nạp và hình dạng của dụng cụ cắt trong quá trình gia công.
| KHÔNG. | Tên | Tham số | Đơn vị | |
| 1 | tối đa.Chiều rộng của tấm kim loại | 1250 | mm | |
| 2 | tối đa.Chiều dài tấm kim loại | 4000 | mm | |
| 3 | tối đa.độ dày (Thép không gỉ) | 5 | mm | |
| 4 | tối thiểuĐộ dày của tấm kim loại | 0,4 | mm | |
| 5 | Khoảng cách tối thiểu của V từ cạnh | số 8 | mm | |
| 6 | tối đa.tốc độ cắt của trục X | 120 | mét/phút | |
| 7 | Tốc độ quay trở lại tối đa của trục X | 120 | mét/phút | |
| số 8 | Khoảng cách tối đa của trục Y | 1250 | mm | |
| 9 | Độ phân giải theo trục Y | 0,001 | mm | |
| 10 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 11 | Độ phân giải theo trục z | 0,001 | mm | |
| 12 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 13 | công suất động cơ | trục X | 5.0 | kW |
| bạn | 3.0 | |||
| trục Y1,Y2,Z | 1.0 | |||
| 14 | Kích thước tổng thể | Chiều dài | 5900 | mm |
| Chiều rộng | 2100 | |||
| Chiều cao | 1550 | |||
