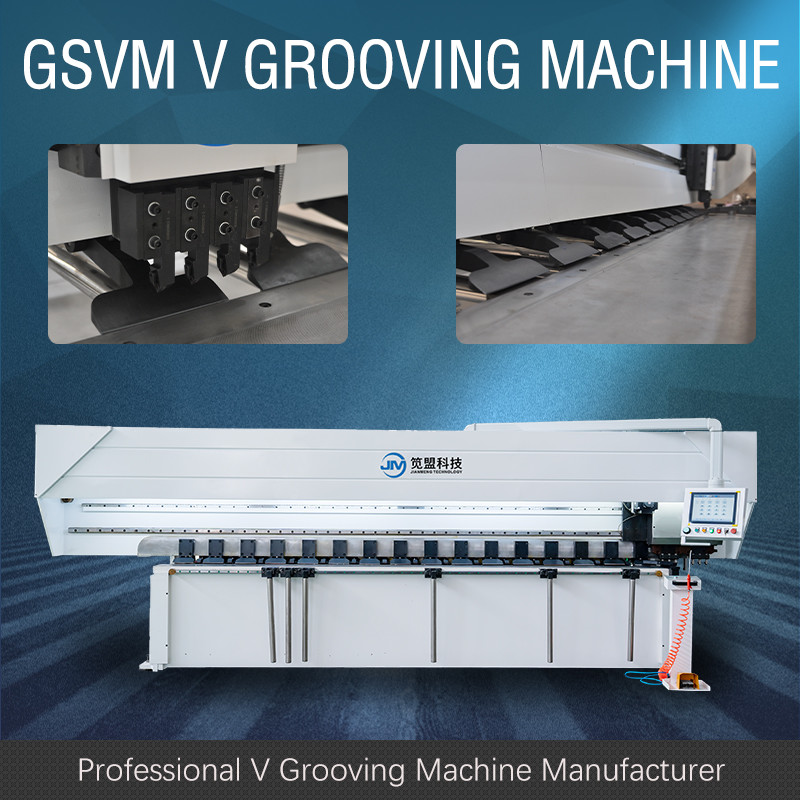

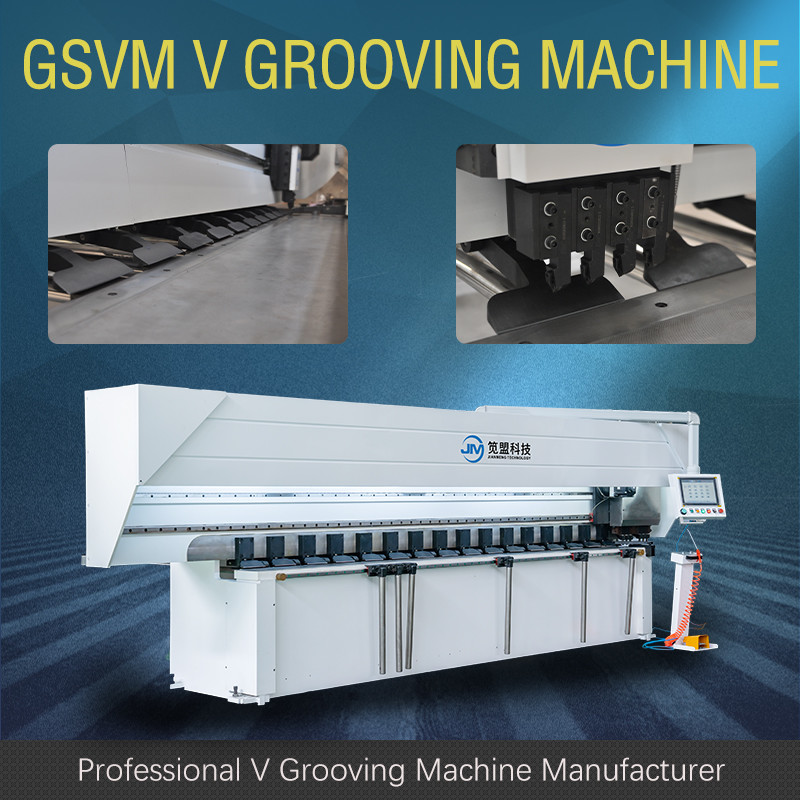

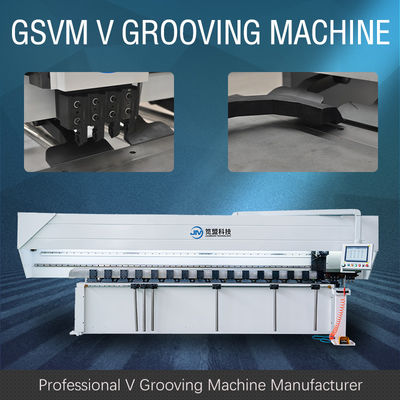

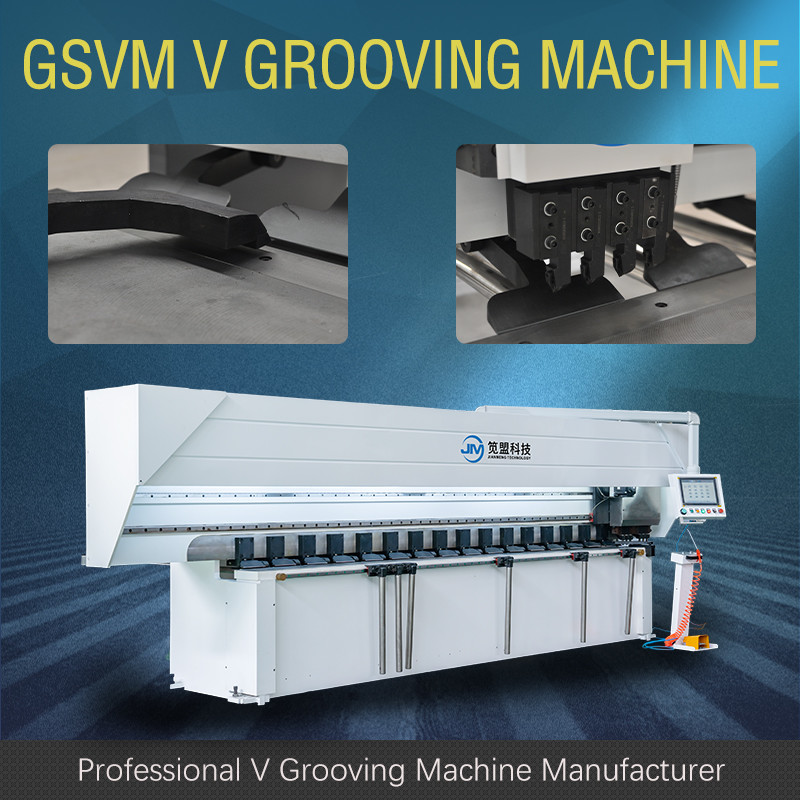

Máy cắt kim loại tấm CNC độ chính xác cao để gia công thép không gỉ
Chùm của máy tạo rãnh GSVM sê-ri v được cố định, phôi được nạp bằng cơ chế nạp ngược và bàn làm việc được làm bằng thép công cụ carbon.Độ cứng của bàn làm việc là 55-60HRC sau khi tôi bề mặt tần số cao (bàn làm việc thông thường <30HRC), làm cho độ cứng của bàn làm việc cao hơn nhiều so với thép không gỉ.Nó giải quyết vấn đề về vết rãnh do độ cứng thấp của bàn làm việc của các mẫu truyền thống, đảm bảo độ phẳng của bàn làm việc ≤ ± 0,03mm và giải quyết triệt để vấn đề giảm độ chính xác của rãnh hình chữ V do biến dạng của bàn làm việc, Tuổi thọ của thiết bị được kéo dài.
| KHÔNG. | Tên | Tham số | Đơn vị | |
| 1 | tối đa.Chiều rộng của tấm kim loại | 1500 | mm | |
| 2 | tối đa.Chiều dài tấm kim loại | 5000 | mm | |
| 3 | tối đa.độ dày (Thép không gỉ) | 6 | mm | |
| 4 | tối thiểuĐộ dày của tấm kim loại | 0,4 | mm | |
| 5 | Khoảng cách tối thiểu của V từ cạnh | 10 | mm | |
| 6 | tối đa.tốc độ cắt của trục X | 120 | mét/phút | |
| 7 | Tốc độ quay trở lại tối đa của trục X | 120 | mét/phút | |
| số 8 | Khoảng cách tối đa của trục Y | 1250 | mm | |
| 9 | Độ phân giải theo trục Y | 0,001 | mm | |
| 10 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 11 | Độ phân giải theo trục z | 0,001 | mm | |
| 12 | Độ chính xác định vị lặp đi lặp lại | ±0,01 | mm | |
| 13 | công suất động cơ | trục X | 5,5 | kW |
| trục Y,Z | 1.0 | |||
| 14 | Kích thước tổng thể | Chiều dài | 6700 | mm |
| Chiều rộng | 2600 | |||
| Chiều cao | 2000 | |||
